 光学背投幕焦距与光程分布的关系(一)
1. 光学屏幕的焦距

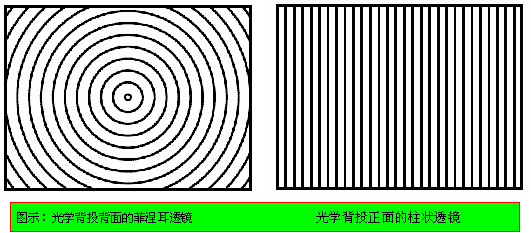

屏幕焦距是光学背投幕一个比较特别和主要的参数，光学幕在制造过程中，背面的菲涅耳(Fresnel)透镜以同心圆的方向进行切割，以控制光线的入射角度。如图1所示，要想在背投幕上形成良好的图像聚焦，对光源的距离就会有一定的限制范围，在这范围内投影，才能使图像获得良好的聚焦度和解析度，避免图像模糊或重影。如果屏幕焦距与投影距离不吻合，透镜切割的痕迹比较容易在画面上作为一个螺旋条纹背景显示出来，屏幕的四角突出更甚。
目前市面常见的光学背投幕多数为单一的焦距范围(俗称单焦幕)，值得一题的是丹麦DNP的光学背投幕采取了多种优化技术，使客户在设计方案时有更多的选择以达到最佳的预期效果。为了给客户在选择投影机时有更多的余地，尽量不受屏幕焦距的限制，DNP的光学幕具备多种不同的焦距范围(俗称多焦幕)，以适应不同焦距的投影机镜头，目前已经面市的焦距范围几乎覆盖了0.7-2.2:1的所有镜头。
 此主题相关图片如下：
选择正确的屏幕焦距对于表现最完美的光学背投效果至关重要，在大多数单层光学屏幕的安装过程中，投影机的光线必须以正确的角度透射屏幕，再以垂直的角度分布光线，才能使屏幕亮度达到良好的均衡。投影距离与屏幕焦距一般存在三种情况，我们以下例的配置方案加以说明：Barco SLM-G5投影机，DNP NWA120″3200HC光学背投幕(屏幕焦距3200mm，投影距离2600mm-4500mm)。

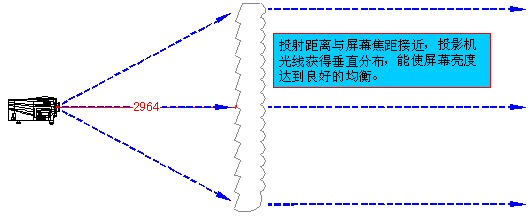

第一种情况：屏幕焦距=投射距离(配置Barco TLD1.2:1镜头)，利用Barco Lens软件进行修正计算，投影距离=屏幕宽度(2438mm)×镜头焦距(1.2)=2964mm，很明显投射距离与屏幕焦距3200mm很接近，投影机光线获得垂直分布，能够使屏幕亮度达到良好的均衡。
此主题相关图片如下：
 |
