* 贴子主题：高效能灯泡细看E-TORL投影灯泡

zhonghua88

  等级：新手上路
  文章：
  积分：
  注册：2025/9/23

	楼主

高效能灯泡细看E-TORL投影灯泡

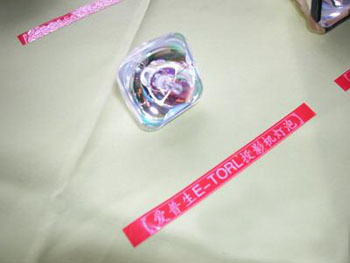

爱普生新近推出EMP-S3投影机，此款投影机所采用的E-TORL(Epson Twin Optimized Reflection Lamp)高效能灯泡已成为业内焦点，它能够以135W小瓦数，投影出1600流明的高亮度，其亮度/灯泡瓦数比（光学功效）高达11.9，在同等级投影机中是最高的。


此主题相关图片如下：

     那么，爱普生是通过什么方式使E-TORL灯泡有如此高的光利用率呢？

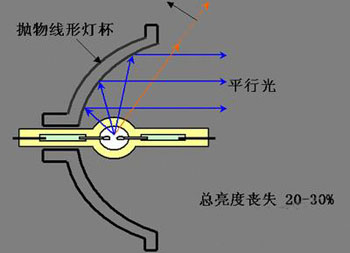

    原理一：根据液晶投影机的光路工作原理，只有经过灯泡本身灯杯所反射的大部分光线才可以通过PBS系统并被液晶板所可以使用，从而实现液晶投影机本身的整体亮度。灯芯发出的光线向各个方向进行照射，由于传统投影机灯泡采用抛物线形反光罩，因此只有部分光线被其抛物线形灯杯所反射，造成其余未被反射光线的泄露，降低了投影机整体亮度（见图1）。应用传统灯泡会使总亮度损失20-30%；E-TORL是EMP-S3所采用的最新节能技术，它的高效能灯泡椭圆形灯杯，再配以安装在灯芯上的副反光罩，能够将传统灯泡中灯芯泄露的光线进行有效的收集，并通过其椭圆形灯杯反射到投影机光路系统中，从而将光线的利用率提高15-20%（见图2）。

此主题相关图片如下：


此主题相关图片如下：

     原理二：液晶板系统包括微透镜，偏振板及高温多晶硅液晶板。微透镜可以理解为类似放大镜的光线汇聚镜片。如果光线完全垂直于该镜片，则通过镜片的光线会最终汇聚在其镜片的中心轴上，并透过液晶板的开口区。如果光线汇聚点有偏差，则造成部分光线被黑色矩阵阻挡，造成光线损失。由于传统灯泡的抛物线形灯杯反射出的光线是平行光，即光线反射的方向与光路的中心轴平行，因此光线汇聚到微透镜时与和微透镜垂直的光路中心轴夹角较大，造成通过微透镜的光线无法完全通过液晶板的开口区，从而降低光学功效和投影机的亮度。
    爱普生E-TOAL灯泡的椭圆形灯杯反射的光线是向光轴方向照射，因此当光线汇聚到微透镜时与光路中心轴夹角较小，更加接近与微透镜的完全垂直。从而保证更多的通过微透镜汇聚的光线透过液晶板的开口区，实现了光学功效和投影机亮度的提高。
    在投影领域，传统的提高亮度做法是提高液晶板尺寸，提高开口率，而EMP-S3所采用的E-TORL技术则成为投影机业内提高亮度的一大创新，为业内技术创新做出了巨大贡献。

2005/8/4 8:44:00

鲜花(0)

鸡蛋(0)

米琦

  等级：新手上路
  文章：
  积分：
  注册：2025/9/23

	第2楼

好像很不错...

2005/8/4 10:32:00
