 不换灯泡竟能用5年自制投影机全图解
DIY投影机我们之前介绍过很多，但是用LED做光源今天介绍的还是第一例。因为目前LED光源的投影机还都在实验阶段，没有成熟的产品面世，所以本*就显得更为珍贵了，下面就全程为大家放送来自《家电论坛》一位玩家的LED光源自制投影机图解。 PS：为什么选用LED光源？
因为LED光源是纯粹的冷光，不含紫外线，不含红外线，低压供电，基本不用考虑投影机的散热问题，当然更别提温度感应，过载保护了。换句话说，想什么色温就什么色温，喜欢偏暖就偏暖，喜欢偏冷就偏冷，喜欢纯白？没问题，到处都有你想要的产品！唯一的缺点就是光强度不够，这个可以用数量来弥补，一个LED不够，1000个应该差不多了吧。
LED灯和传统投影机灯的区别：
工作原理
传统光源：传统投影机光源基本上都是单个发光体的点光源, 发光强度高，光线从光源出射后，经过反光碗，聚光镜，菲涅尔透镜，方可提供给液晶板使用。
LED平面光源：由多个LED组成的面光源，单只LED发光强度相对与单个传统光源较低，但以数量及结构的优势弥补发光强度的不足。光线直接或只通过菲涅尔透镜,即可使用。 工作电压及温度
传统光源:数百甚至上千伏特，光源内部温度上千度
LED平面光源:低压，可低至数伏特，甚至可用干电池直接驱动，工作温度可低至室温。
散热及高压电路
传统光源：需要严密的散热设计，高压电路。
LED平面光源：几乎无需散热设计，或者简单散热设计，无高压电路。
寿命
传统光源：通常几百到几千小时
LED平面光源：大于5万小时（如果24小时不间断播放还能用五年的时间！惊人—_—）
光利用率
传统光源：由于光源向360度的空间散射，只有10-20%的光被有效利用
LED平面光源：光只向前方出射，几乎可以全部利用。
能耗
传统光源：150瓦以上，一般的家用投影机在250瓦左右。
LED平面光源：10瓦即可工作，本人已做出10瓦左右的产品，装配出的投影机可在黑暗的房间内清晰地显示图像，估计达到相同亮度效果，仅需传统投影机光源功率的20%-50%。
有害光线
传统光源:含有红外线，紫外线等有害光线，红外线会造成液晶板温度升高，液晶板也需要散热设计，紫外线会造成液晶板的烧蚀，影响液晶板寿命
LED平面光源：不含红外线，紫外线。液晶板无需散热设计，光源对液晶板几乎没有影响。
对投影机设计的影响
传统光源：需要考虑复杂的散热设计，功率强劲的风扇，高压设计，保护电路，感应电路，光路设计
LED平面光源：在功率较大的情况下，仅需要考虑简单的散热设计，散热片就可以解决散热问题，无需高压，保护，温度感应设计，大大简化光路设计。
维护成本
传统光源：因散热需求，无法将机器密封，流动的空气带来大量灰尘依附，需要定期进行光路清洁。
LED平面光源：可将光源出射后的光路全部密封，无需光路清洁。
使用成本
传统光源：由于寿命较短，使用成本较高，其购买价格除以使用时间，折算成1元/小时左右。
LED平面光源：光源寿命长于或等于投影机寿命，使用成本接近为0。
光源构成：16*12=192只高亮led，每个3.3v，20ma，总功率13瓦左右，用计算机开关电源供电，有负载的情况下，电压会下降，实测电压11.04V，电流1.03A，扣除限流电阻消耗的功率，实测led总功率不超过10瓦。
技术解密完毕，大家一定急于看效果图了吧？究竟能用５年投影机长啥模样？答案下页揭晓～～
[CENTER
 此主题相关图片如下：

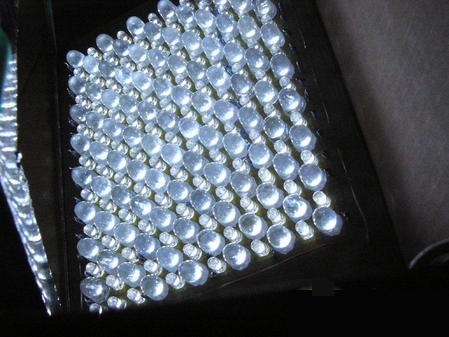

 [upload=jpg 惊人的LED数量
|
