4. 菲涅耳透镜点距

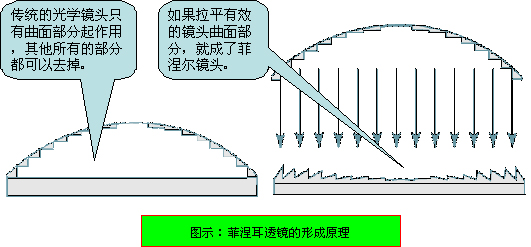

菲涅耳(Fresnel)透镜的技术广泛应用在光学屏幕的制造工艺上，传统的光学镜头只有曲面部分起作用，其他所有的部分都可以去掉。如果拉平有效的镜头曲面部分，就成了菲涅尔镜头，菲涅耳透镜由CAD/CAM采用钻石切割而成。
 此主题相关图片如下：

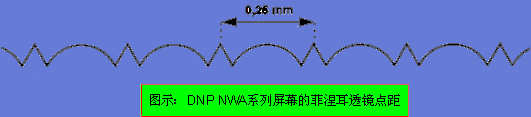

菲涅耳透镜结构可以将入射光汇聚成平行光线，在一定的视角范围内增加屏幕的亮度。在一块屏幕上，切割了多达1万种不同剖面的菲涅耳镜头。菲涅耳透镜的点距，是指相邻两个菲涅耳透镜之间的距离，也即每个剖面的尺寸，常用单位为mm；菲涅耳透镜点距代表屏幕的分辨率，在同等面积屏幕范围内，菲涅耳透镜点距的单位越大，则能够显示的最高分辨率越底，一般菲涅耳透镜点距的大小与屏幕的大小成正比。
此主题相关图片如下：

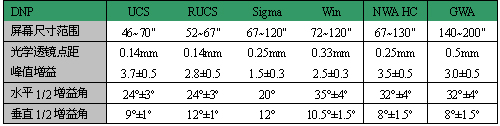

下表载录了丹麦DNP多种光学屏幕菲涅耳透镜的不同点距，很明显如果在小面积屏幕范围要达到更高的解析度，则菲涅耳透镜的点距要求更精细。
此主题相关图片如下：
5. 柱面透镜点距
柱面透镜的技术也广泛应用在光学屏幕的制造工艺上，通过屏幕正面的柱面透镜结构，可以控制水平方向和垂直方向的光线分布，具有扩大视角范围的功能。柱面透镜的点距，是指相邻两个柱面透镜之间的距离，常用单位为mm，单位越小，则图像细节更细腻，画面的整体感觉越丰富；单位越大，则屏幕显示图像的解析度越粗糟，像素颗粒感觉越强烈。
也有部分光学背投幕正面没有柱面透镜，散射层(Dispersion)表面无法控制光线的扩散角度，虽然可以获得同等的水平与垂直1/2增益角，但视像范围会相对狭窄。 |
